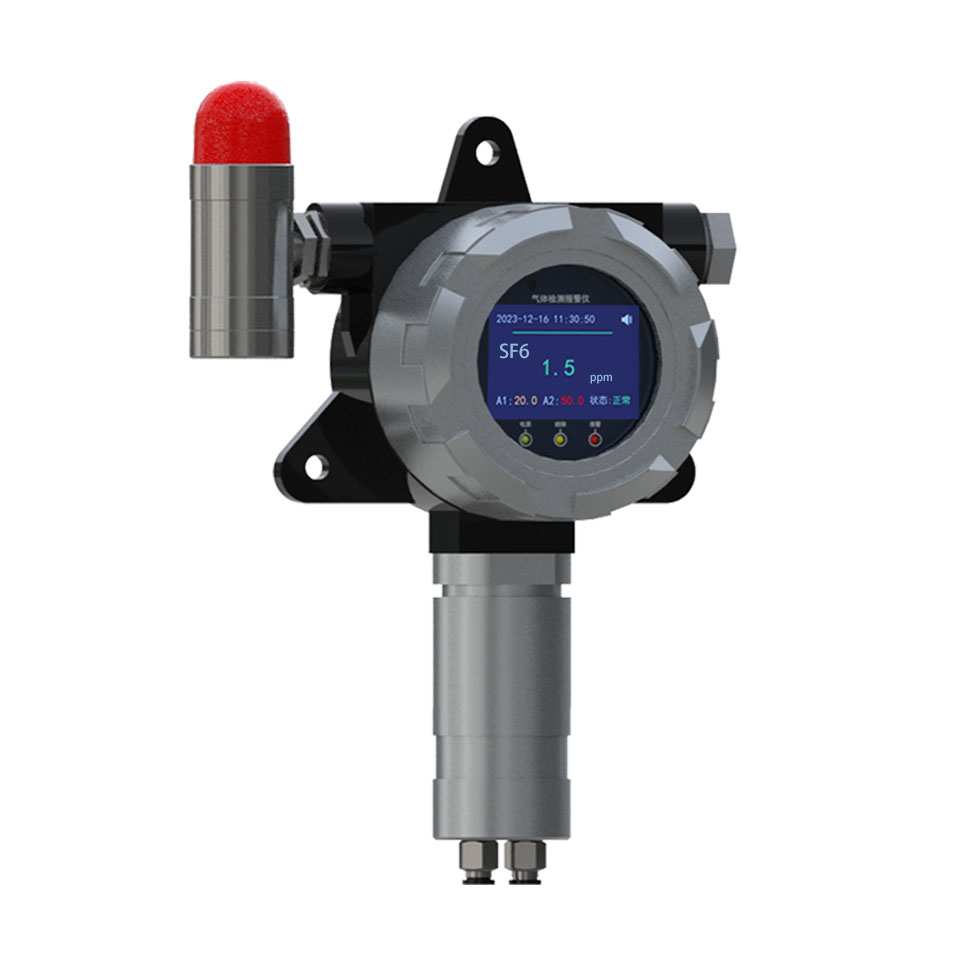

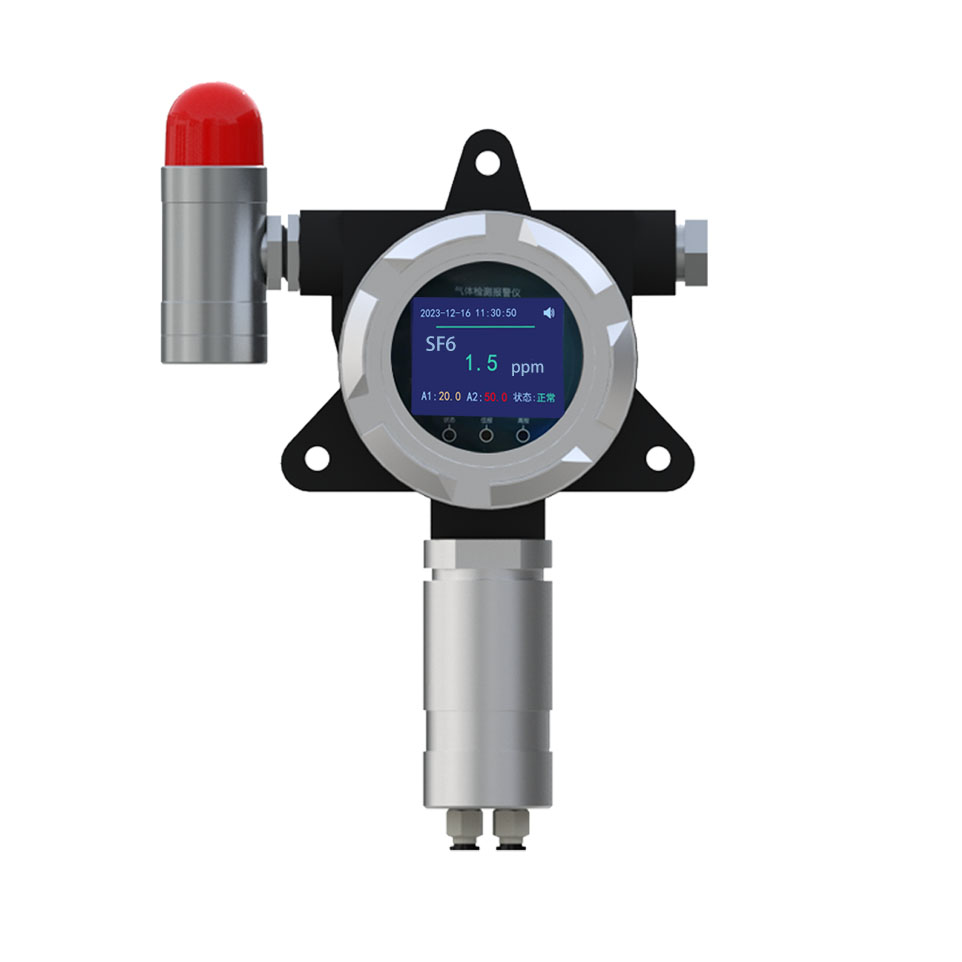

固定式六氟化硫氣體檢測儀(紅外）

型號：XS-1000S-SF6

XS-1000S-SF6，新型智能型氣體檢測儀是一款采用模塊化設計、具有智能化傳感器檢測技術、整體隔爆結構、固定安裝方式的可燃/有毒氣體檢測儀、采用了進口一線品牌氣體傳感器，探頭智能化設計，可即插即用無需再現場標定。產品標準配置帶有TFT液晶顯示，儀表具備三線制4-20mA模擬信號和RS485數字信號輸出，可選配可編程開關量輸出等模塊，方便系統組網及維護。

在線咨詢

產品詳情

　　產品特點：

★ 結構模塊化、維護方便，接線安裝簡單

　 ★ 插拔式智能探頭設計，即插即用，無需現場標定

　 ★ 豐富的傳感器量程選擇，可根據需求定制

　　★ 支持PPM、mg/m3、PPB、ug/m3等單位自由切換

　　★ 支持RS485和4~20mA(三線制)

　　★ 支持選配LORA、ZIGBEE、NB-LoT、4G、GPRS等無線輸出，并可實現手機APP+云平臺+小程序上直接讀取監測數值。

　　★ 產品選擇材質優秀，采用隔爆兼本安型設計，具有良好的密封性，防腐性，防爆和抗磁干擾強

概述：

　　XS-1000S新型智能型氣體檢測儀是一款采用模塊化設計、具有智能化傳感器檢測技術、整體隔爆結構、固定安裝方式的可燃/有毒氣體檢測儀、采用了進口一線品牌氣體傳感器，探頭智能化設計，可即插即用無需再現場標定。產品標準配置帶有TFT液晶顯示，儀表具備三線制4-20mA模擬信號和RS485數字信號輸出，可選配可編程開關量輸出等模塊，方便系統組網及維護。

表1.技術參數

被測氣體	六氟化硫SF6	工作/溫濕度	-20℃~60℃ , 0～95%RH（無凝結）
檢測原理	紅外NDIR	繼電器	低報/高報/故障三組開關量輸出（選配）
采樣方式	擴散式或管道式	線性誤差	≤±1%
顯示	2.4 英寸 TFT 液晶顯示屏	供電電源	12～36VDC
量程	0-1000/2000ppm（量程可選、可訂制）	信號輸出	RS485 和 4～20mA （三線制）支持選配 LORA、ZIGBEE、NB- IoT、4G、GPRS 等
分辨率	0.1ppm/1ppm（分辨率可選）	連接螺紋	M20*1.5 內 螺紋，可選 G3/4 、 G1/2 、 1/2NPT、3/4NPT
重復 性	≤±2%	防爆等級	Ex db I IC T6 Gb
線性誤差	≤±1%	防護	IP66
精度	≤± 3 % F.S.	尺寸	195mm178mm90mm（MAX）
氣壓范圍	860～1060hpa	主體材料	ADC12 鋁合金約 1.2kg （304/316 不銹鋼選配）
功耗	＜5.0W	執行標準	GBT50493-2019 石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準
功耗	＜5.0W	執行標準	GB/T 3836.2-2021《爆炸性環境第2 部分:由隔爆外殼“d”保護的設備》

外形結構及接口定義：

表2.引腳定義

序號	引腳	外接線纜	定義
1	24V	紅線	12～36VDC+(電源輸入正)
2	4~20mA	黃線	4～20mA輸出正極
3	GND	黑線	12～36VDC-(電源輸入負) 4～20mA輸出負極
4	485A	綠線	RS485正極輸出
5	485B	藍線	RS485負極輸出
6	M1	棕線	A1低報繼電器公共端
7	O1	橙線	A1低報繼電器常開端
8	M2	灰線	A2高報繼電器公共端
9	O2	白線	A2高報繼電器常開端
