環保在線監測平臺
系統概要
本系統可實現對各種類型污染源監測點的監測數據進行收集、匯總、統計、分析,通過電腦、手機等方式對污染排放狀況進行實時跟蹤、視頻監控、超標報警、歷史查詢等功能,具有短信、微信、電腦、語音等多種報警通知手段。
系統可分平臺用戶、服務商用戶、使用單位用戶、監管用戶四個大的權限級別,各級別內,又可對每一個用戶分配不同的功能操作權限和設備管理權限,用戶僅能查看和管理自己權限內的設備,看不到其他設備。可配置中控數據屏(定制),顯示單位內所有環保監測點的實時狀態和數據,并有語音報警和報警處理功能,便于企業更好地實施單位內部污染排放情況的全局監控、預警和協調調度,及時控制超標排放,避免環保罰款。

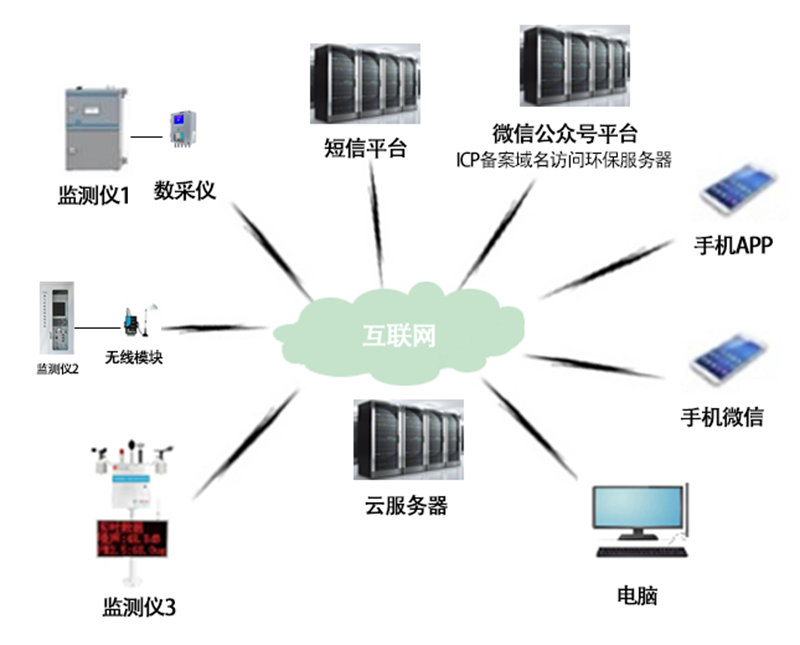

系統總體構架
監測系統總體架構由現場監測設備、環保數采儀(帶無線傳輸或有線網絡通訊)、服務器平臺(云服務器或私域服務器均可)、PC 端、管理客戶端、手機端(微信公眾號、Android APP)、中控數據屏等部分組成。
各現場監測設備負責現場取樣、分析,檢測結果通過環保數采儀或無線傳輸模塊(DTU)實時發送到系統平臺進行匯總和處理,處理數據保存到數據庫,客戶端應用(PC 端 WEB 應用、手機 APP 和微信公眾號應用等)連接到服務器平臺,對排放數據及分析結果進行各種形式的展現或提示。
當排放超標、數據異常或設備異常時,可通過短信、微信、語音等方式即時發出報警通知。
可通過數據大屏結合電子地圖、語音報警、視頻監控等手段,展示企業內所有監測點的實時狀態全貌,及時發出預警,方便協調調度。
數據采集(支持 HJ212 和 MODBUS 協議)
系統通過無線 4G 網絡或有線以太網絡的物理連接方式采集各監測點數據,支持 HJ212-2005、HJ212-2017、MODBUS-RTU、MODBUS-TCP協議接入。具備多路設備并發接入的處理能力。
采集模塊具備動態檢測配置參數變化的機制,當后臺配置參數發生變化(如增加或刪除接入設備等)時,無需重啟采集服務程序,即可自動保持采集數據與后臺配置要求相一致。
具備心跳機制和連接異常檢測機制,當前端設備掉線或連接異常時,能及時檢測得到并可接受設備重連并保持?jǐn)?shù)據不亂。
具備數據庫掉線自動檢測和重連機制,保障數據庫連接出現異常時能夠自動恢復。
具備軟件故障監測和重啟機制,保障采集服務在無人狀態下長期穩定運行。
系統功能
基本報警功能
常規數據(實時/分鐘/小時/日數據)超標報警
可根據設置,對設備的實時數據、或分鐘數據、或小時數據、或日數據進行超標檢測。 可單設上限報警值或下限報警值,也可同時設置上限值和下限值, 如 PH 在低于 6 和大于 9 時報警。 可設置報警和預警兩級閥值。 具備報警防抖機制,避免因數據輕微變化就過于頻繁地觸發無意義報警。
數據恒值報警
可根據設置,當設備在設定時間內數據恒定不變時,發出報警。
數據突變報警
可根據設置,當設備在設定的連續數據點數內,數據變化幅度超出設定范圍,發出報警。
設備異常報警

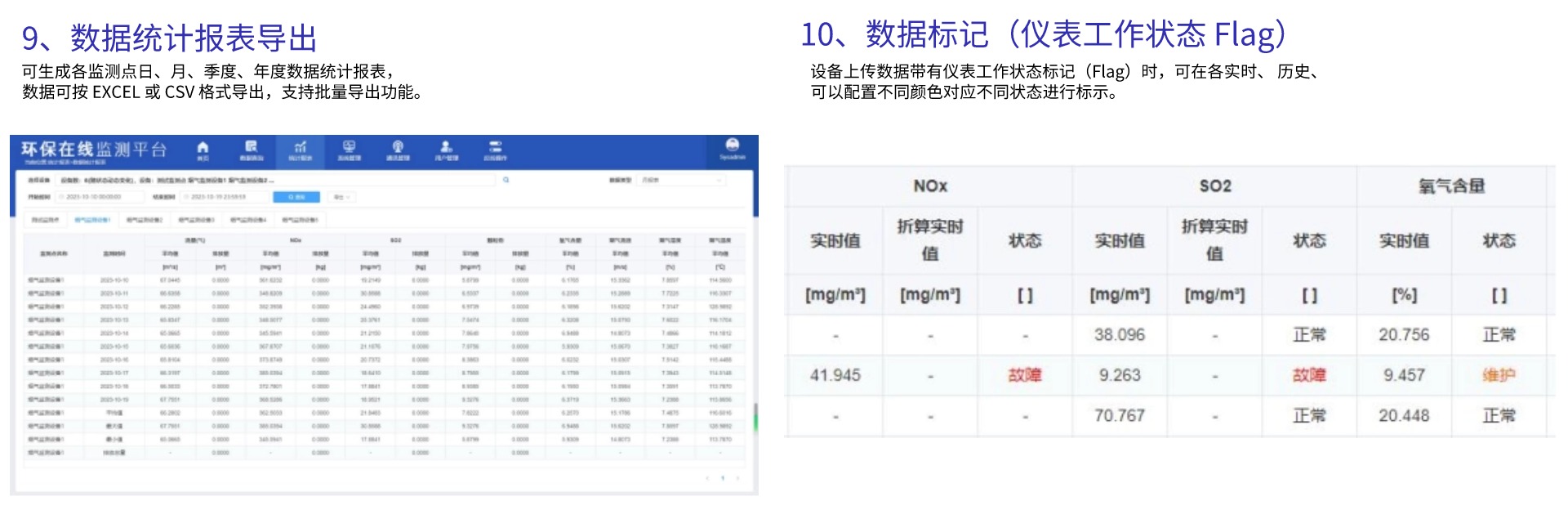

可根據設置,當設備上傳數據中的儀表工作狀態標記(Flag)為非正常狀態時,發出報警。
掉線報警
超時時間內未收到設備正常報文時判設備掉線,設備掉線時可發出通知。
報警展示

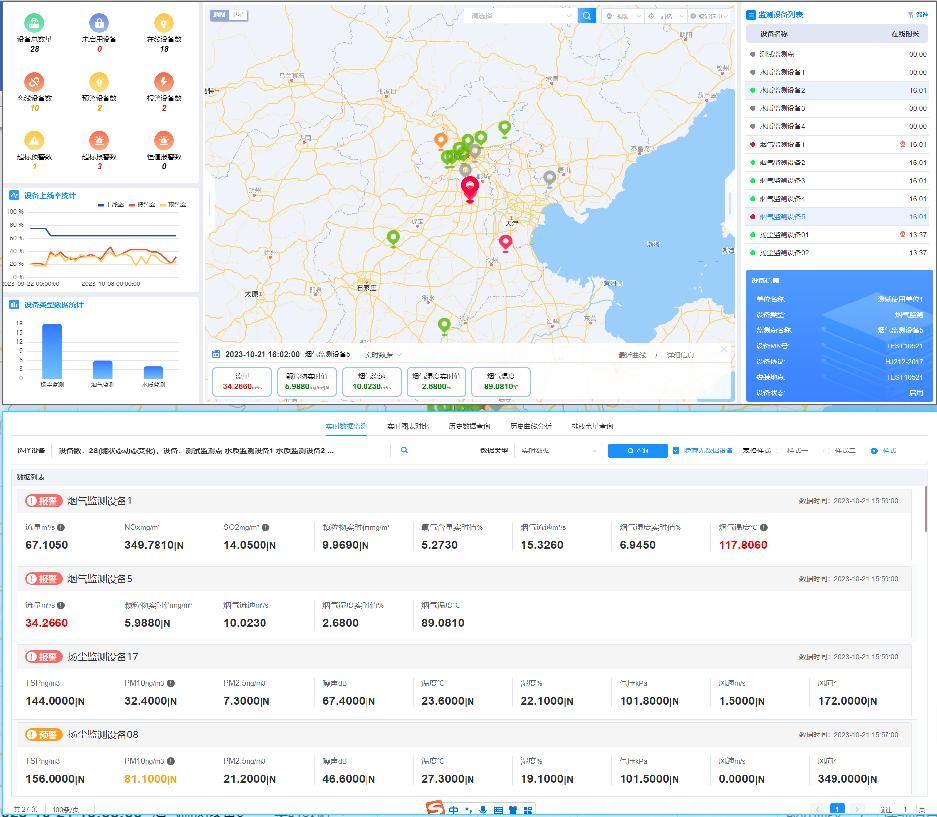

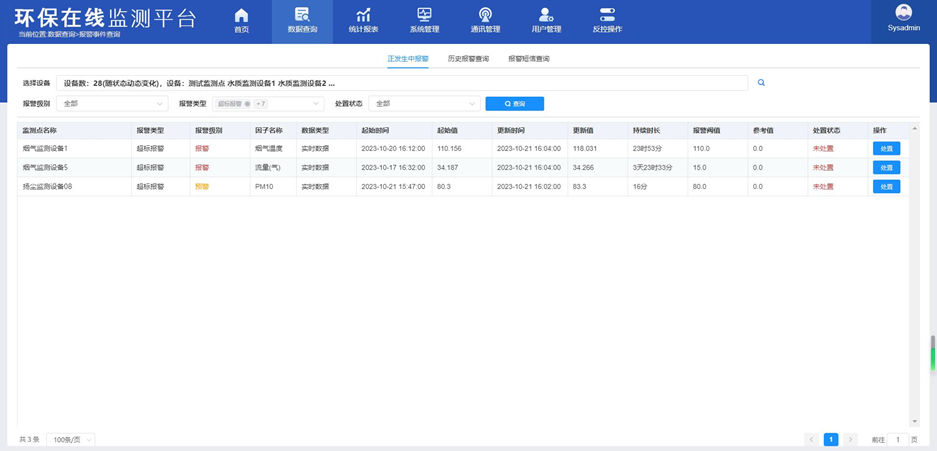

報警事件查詢頁可查看系統中當前發生中的報警事件信息,包括報警設備、報警因子、報警類型、報警級別、起始和持續時長等。

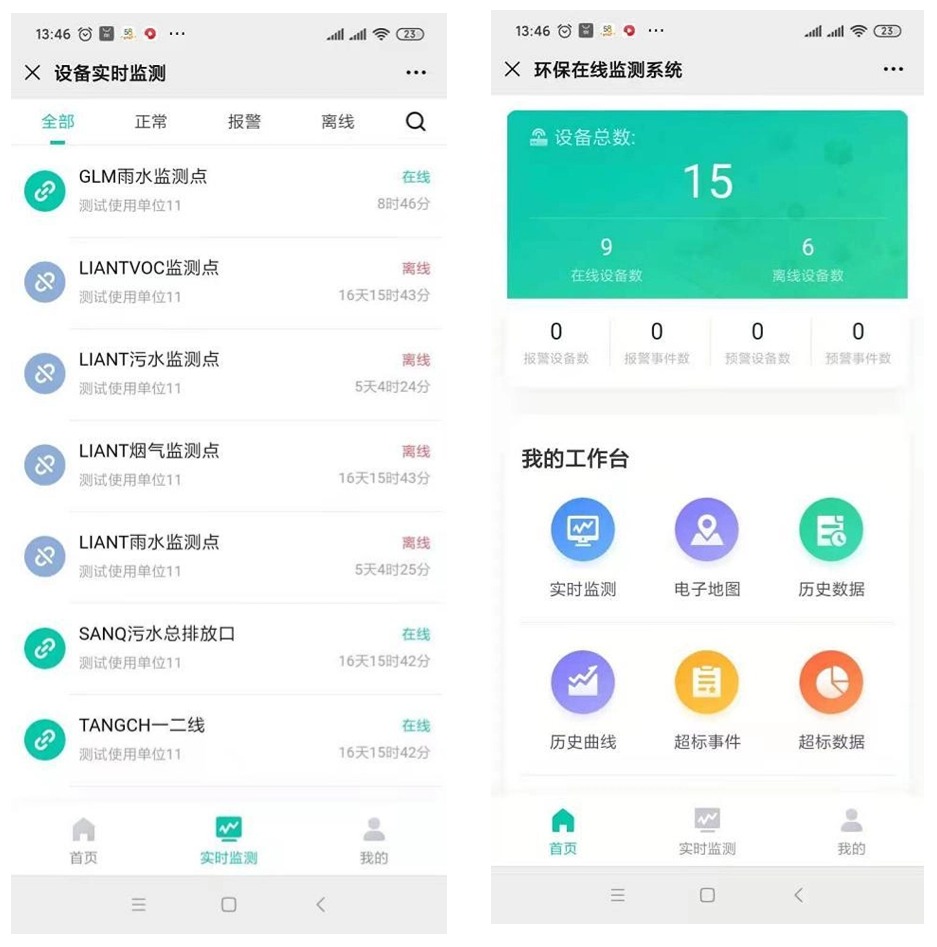

手機客戶端
系統手機客戶端包含有 Andriod APP、微信公眾號、手機網頁。 在申請微信公眾號后,可將系統注冊用戶與其微信綁定,直接通過微信登錄到系統的手機客戶端,查詢該用戶權限內的設備實時狀態 和數據情況。數據超標時,系統向用戶微信發送報警通知。

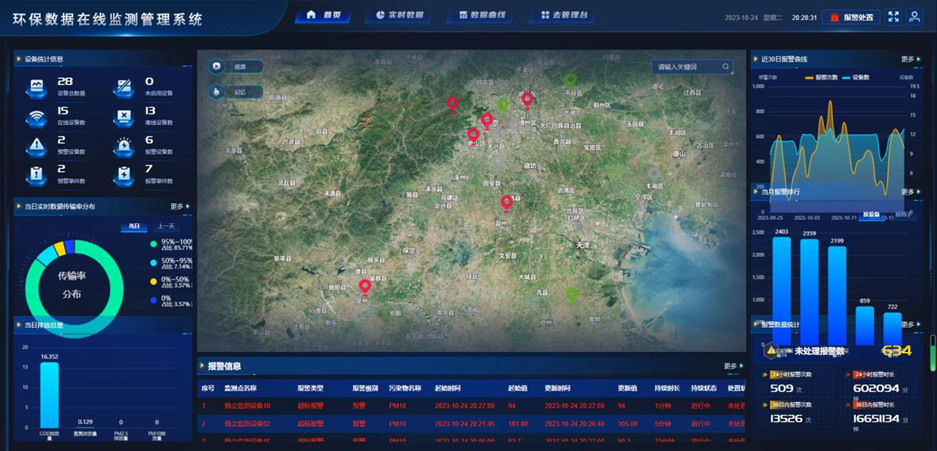

中控數據屏(環保值班使用,可定制)

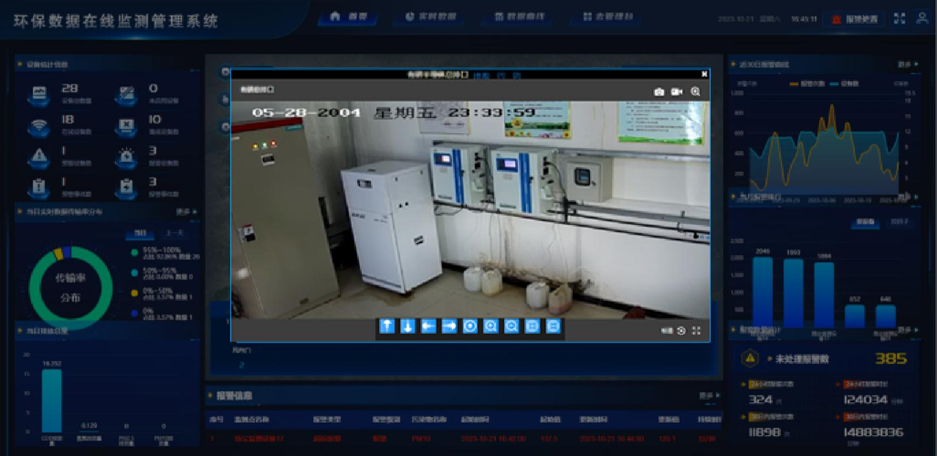

可通過大屏電子地圖、視頻監控全覽系統內所有監測點的實時狀態、數據信息和現場實況,具有語音報警和報警處置功能,并配置相應的各類數據查閱功能,為對企業內部的污染排放實時監控、預警和協調調度提供有力的輔助手段。

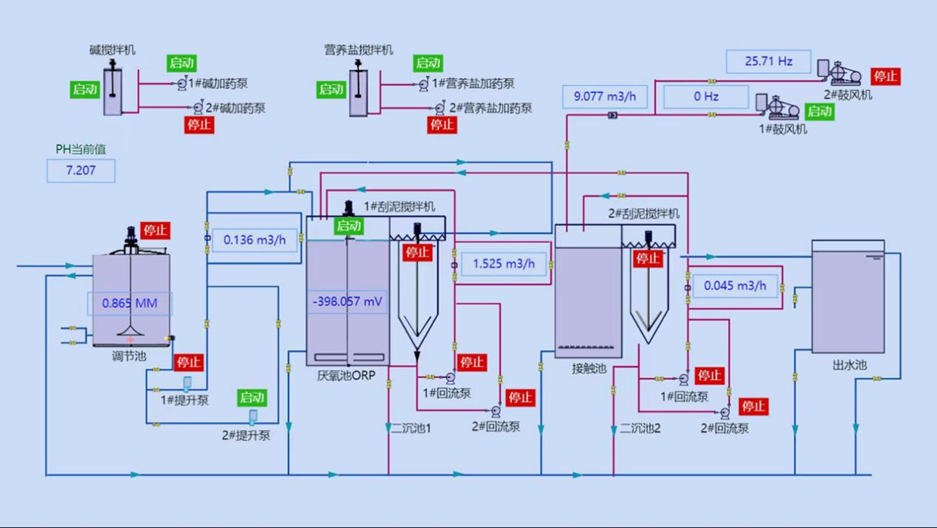

工藝過程實時監控(定制)
系統具有數據實時推送功能,可實現車間工藝過程實時監控。

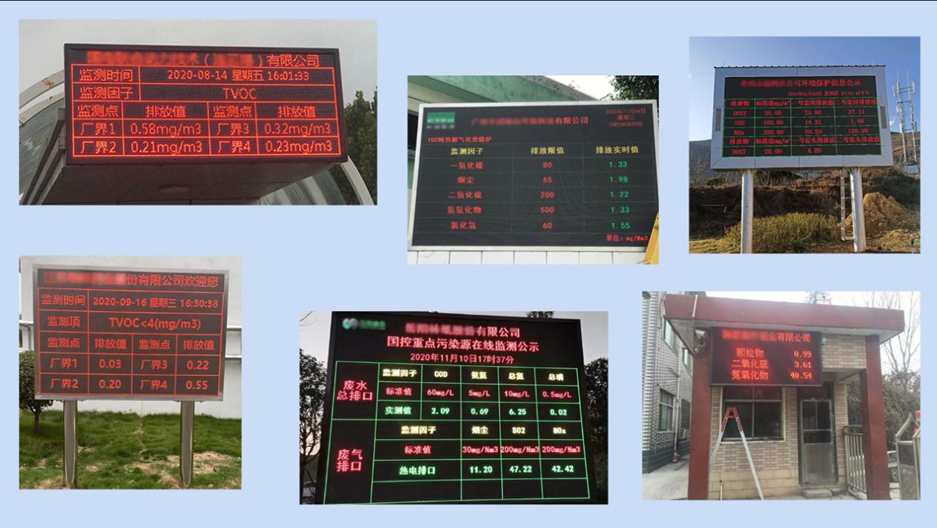

LED 屏環保公示(定制)
