離心機/反應釜氧氣在線監測儀方案
1、方案背景
在石油、化工、制藥等行業中,離心機的進料往往包含易燃易爆物質,這要求嚴格控制離心機內部的氧含量以確保生產安全。充氮置換法作為一種重要的手段,通過充入惰性氣體氮?dú)鈦斫档碗x心機內的氧含量,從而降低爆炸風險。
然而,如果氮?dú)獾募兌炔粔?,置換時間不夠,或者置換時有空氣進入,即使進行了充氮置換,離心機內仍可能殘留一定量的氧氣。這會直接影響到置換的效果。因此,為了確保氮?dú)獬淙牒蟮男Ч仨殞﹄x心機內的氧含量進行實時監測。
通過安裝氧含量監測系統,可以實時、準確地了解離心機內的氧濃度。當氧含量超過預設的安全閾值時,系統可以自動發出警報,并采取相應的措施,如增加氮?dú)獾某淙肓炕驎和kx心機的運行,以防止爆炸事故的發生。
因此,在石油、化工、制藥等行業中,控制離心機內的氧含量至關重要。通過充氮置換法降低氧含量,并結合氧含量監測系統實時監測,可以確保生產過程的安全性和穩定性。
2. 方案原理
該方案利用傳感器檢測技術,將離心機中一定量的氣體通過管道泵入分析儀器。檢測系統內部的氧氣傳感器可以實時在線監測離心機中的氧氣含量,并自行設定濃度報警值。當氧氣含量達到報警閾值時,分析儀會自動報警。
3. 方案組成
氣體預處理系統:根據現場工藝參數設計定制化預處理系統,采用過濾、冷凝除濕、洗氣、反吹、增壓減壓等方式,確保樣氣的干凈、干燥、恒溫、恒流。
高精度傳感器:系統核心采用高精度傳感器,實時測量和顯示空間內氧含量變化。
報警系統:當氧氣含量達到設定的報警閾值時,系統會自動報警,并可通過聲光報警、LED屏幕顯示等多種方式發出報警信息。
傳輸系統:系統自帶有RS485及4-20mA兩種輸出信號,可根據現場需求進行有線傳輸至中控監控系統。
4.預處理系統
在線分析儀表在化工行業的應用已經十分的廣泛,為化工生產過程控制、提高產品質量、指導操作提供了重要手段和依據,在線分析儀表在生產現場連續自動分析各種混合氣體樣品的成分、含量及單個組分含量,使得工藝控制更適時、更準確,實現了生產最優化和效益最大化。但在實際生產過程中,有很多的在線分析儀表不能正常可靠持續的投入運行,不能真正的發揮其作用,其主要原因就是工藝現場對在線分析儀表運行條件認識不足,樣品預處理不能使測量樣氣達到分析儀的要求,從而制約了在線分析儀表的使用和發展。
4.1樣品預處理的基本任務和功能
在線分析儀通常需要不含干擾組分的清潔、非腐蝕的樣品,在正常情況下,樣品必是在限定的溫度、壓力和流量范圍之內,樣品處理的基本任務和功能歸納如下:流量調節,包括快速流路和分析回路;壓力調節,包括降壓、抽吸和穩壓;溫度調節,包括降溫和保溫,除塵,除水除濕和氣液分離,去除有害物,包括對分析儀有危害的組分和影響測量的擾組分。
4.2樣品預處理系統分為前處理和預處理系統
前處理單元對取出的樣品進行初步處理,使樣品適合于傳輸,縮短樣品的傳輸滯后,減輕與處理單元的負擔,如減壓、降溫、除塵、除氣化等預處理單元對樣品做進一步處理和調節,如溫度、壓力、流量的調節,過濾、除濕、去除害物等,安全泄壓、限流和流路切換等。
4.3樣品預處理系統的目的

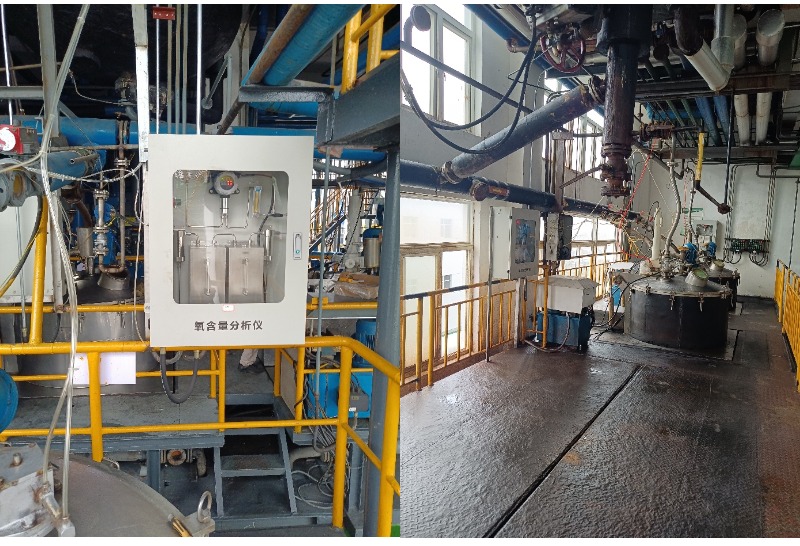

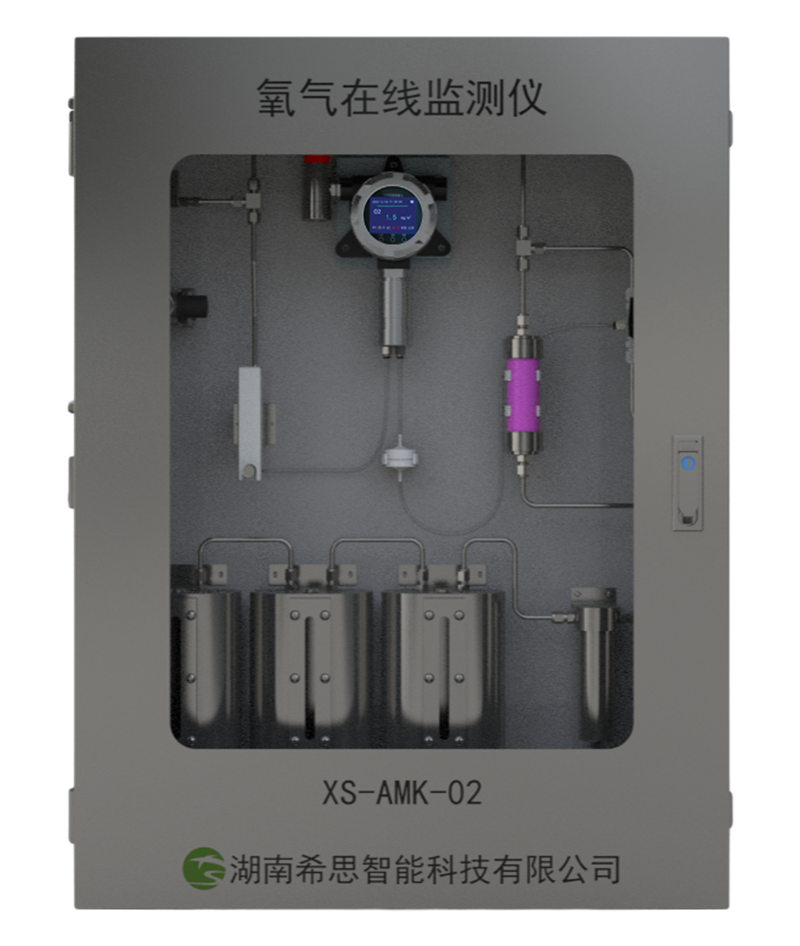

樣品預處理系統的目的是為在線分析儀表提供不斷更新的、清潔的、有代表性的、具有適合在線分析儀表工作條件的溫度、壓力和流量的樣品氣體在煤化工裝置,大部分工藝條件均不能滿足在線分析儀表工作條件的要求,而一個滿足儀表使用條件的樣品,對在線分析的至關重要的,現以湖南希思型號為XS-AMK-O2的分析儀預處理為例說明預處理的組成與結構。

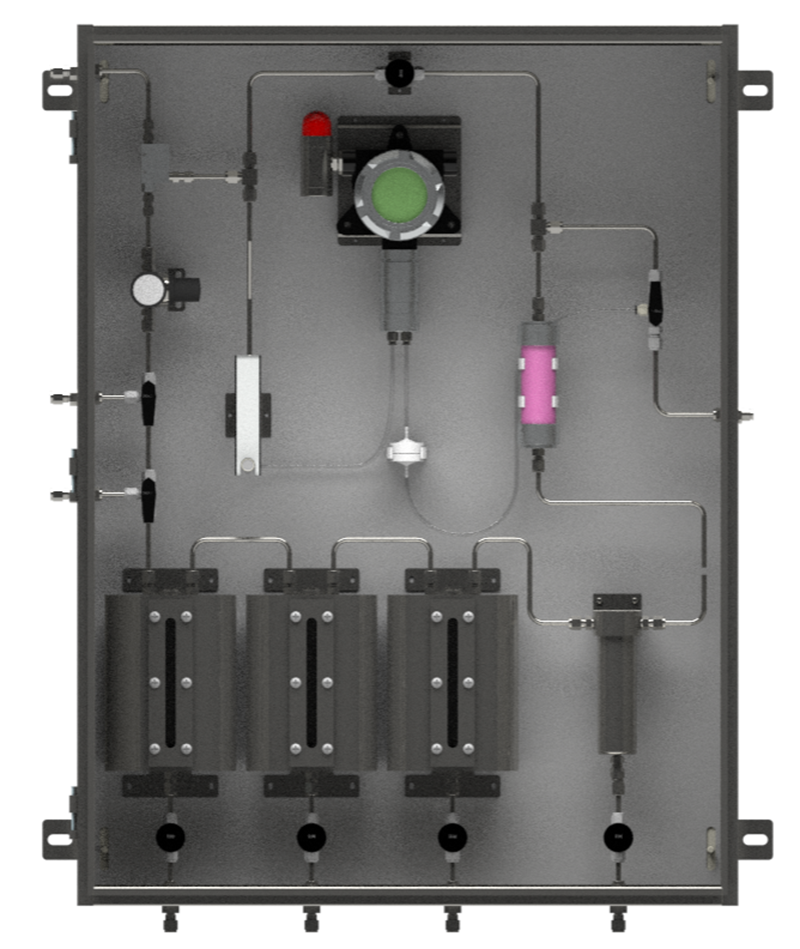

本系統是由粉塵過濾器、醇洗罐、水洗罐、氣液分離過濾器、氣源處理器、真空發生器、采樣/放空流量計、壓力調節閥、分析儀表等一整套取樣預處理系統及校準系統組成,并將取樣探頭以外的部分安裝在一個標準機箱的內部。預處理部件都是為了保證氣體分析儀器能夠長期可靠運行。
5.方案優勢
實時監測:24小時實時不間斷監測,確保生產過程中的安全。
穩定性好:通過預處理系統,確保數值的穩定性,延長氧傳感器的使用壽命。
報警聯動操作:系統自帶開關量輸出信號,可根據預設報警值實現報警連鎖控制功能。
多種傳輸方式:滿足用戶不同的數據傳輸需求。
6.安裝與維護
安裝:機柜采用壁掛式,水平安裝。需確保地線接地良好,并選擇環境溫度在-20℃~+50℃之間的地方進行安裝。
維護:需要定期手動維護清洗粉塵過濾器,防止粉塵堵塞氣路。同時,定期檢查過濾器是否有積累水汽,有水氣及時打開節流閥排水。
7.注意事項
管路長度:管路長度的原則是溫度合適的前提下越短越好,管路越長數據延遲越長。
流量控制:流量計流量一般控制在0.3~0.5L/Min。
8.執行標準
GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分:通用要求》
GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分:隔爆型“d”》
HG/T 20507-2014 《自動化儀表選型設計規范》
9.結論
離心機氧含量在線監測儀方案為制藥、化工等行業的離心機提供了有效的安全保障措施。通過實時監測和報警聯動操作,可以有效地避免生產安全事故的發生。
