廠界VOCs網格化建設方案

　　在現場調研的基礎上，在廠界及廠內建立VOCs監控網絡，實現內外污染物的全面監測預警，區分污染界限，解決污染物排放糾紛。

　　廠界廠內網格化監測方案如圖1所示，共布設7個點位，監測因子均為TVOC，儀器外形圖及技術參數見圖2與表1：

　　1號點位部署在環氧丙烷西北側，主要用于監測環氧丙烷裝置;

　　2、3 號點位部署在我廠與**化工、**化工交界處;區分污染界限

　　4號點位部署在一循西側，用于監控該區域污染狀況，同時區分與岳陽興長的污染界限

　　5、6號點位部署在主要生產裝置區，監控該區域污染情況

　　7號點位部署與罐區與居民區相鄰的邊界處，用于監控該區域;

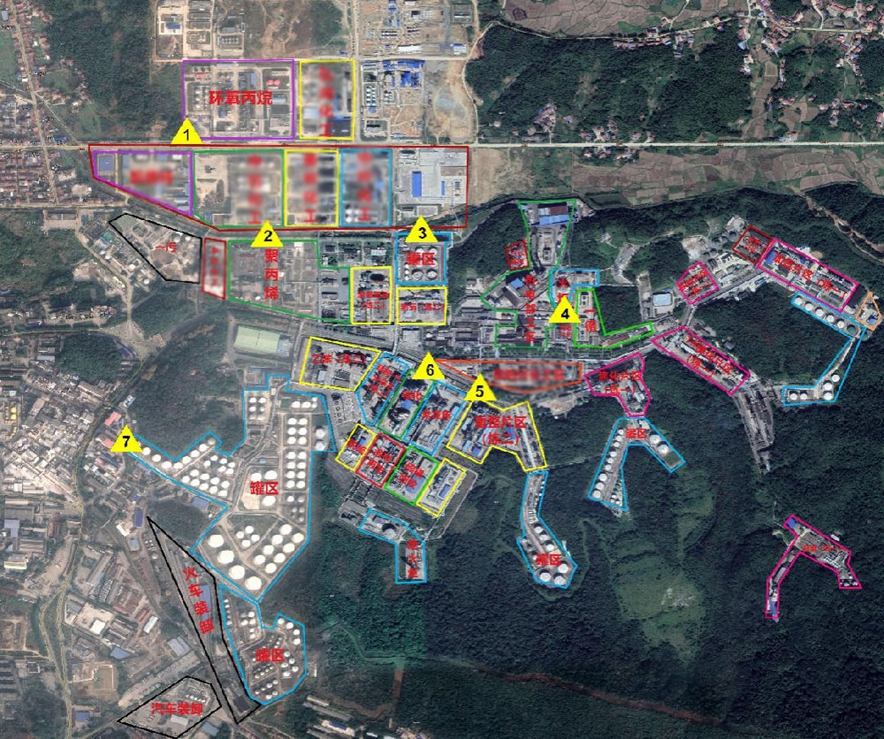

圖1 **煉化網格化布置方案示意圖

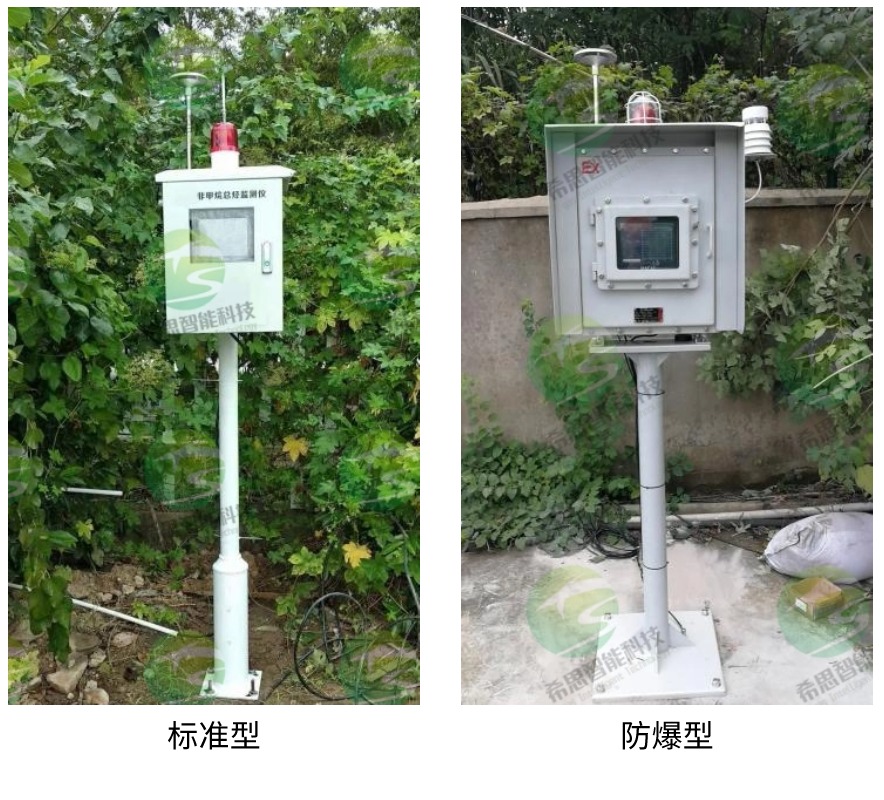

圖2 TVOC監測設備示意圖

整體機箱參數	工作溫度	-20℃-60℃
	工作電流	<0.5A (220V AC)
	工作環境	IP65，可以直接用于復雜環境監測，最大工作濕度95%
	防爆要求	碳鋼防雨箱，防爆箱可選
	數據存儲	內置8G-SD卡，可存儲超過三年的數據
	數據傳輸	多種通訊接口，4G（HJ-212協議），可同時對接最大5個云平臺
	箱體材質	雙層防水，隔熱設計
	箱體尺寸	450650250mm（標準型）， 470570225mm（防爆型），內置氣體智能檢測模塊
	整體集成	準模塊化設計，便于定期運維
	總耗電量	廠家標準
VOC在線監測儀主機	監測對象	環境大氣中TVOC（可根據現場污染因子增加8~16種氣體監測）
	傳感器類型	PID傳感器
	量程	0-10ppm、0-20ppm、0-100ppm多種量程可選
	*檢出限	1 ppb（10ppb可選）
	T90響應時間	≤30s
	示值誤差	±5%F.S.
	精度	±3%
	重復性	±2%
	使用壽命	傳感器不低于12個月（在煉化廠區使用環境下）
	標定	兩點標定
采樣系統	采樣方式	泵抽吸式
	采樣流量	200~600 mL/min，可調
	采樣口濾芯	PTFE過濾
	采樣泵	壽命>10000小時
	采樣周期	連續采樣
	采樣預處理方式	除塵﹑除濕，滿足儀表正常工作需要
供電	供電類型及電壓等級	220V AC，50Hz
人機界面	顯示方式	LCD顯示，可多種單位顯示
	按鍵方式	觸摸屏
氣相五參數 （可選）	氣象參數測量原理	溫度	濕度	風速	風向	氣壓
		熱敏原件	電容傳感器	超聲波原理	超聲波	硅壓原理
	測量精度	±0.2℃	±2%	±0.3m/s	±3°	±0.3%
	分辨率	0.1℃	0.1%RH	0.1m/s	1°	0.1hPa
	測量范圍	-50～85°C	0~100%RH	0~75m/s	0~360°	300~1200hPa
氣體污染因子（可選）	NH3/H2S/CL2/HCL/HF/SO2/NO2/O3/CO等	檢測原理	量程	分辨率	精度	壽命
		電化學	0-1000ppb/0-10/20/50ppm可選	1ppb/0.001/0.01ppm可選	≤±3%FS（高精度可選）	1-2年
信號上傳	傳輸方式	優先使用專用4G網絡
使用參數	調試時間	調試時間<45天
	比對方法	參照相關標準
	校準頻次	1-3月

表1 TVOC監測微型站技術參數表
