環境空氣質量在線監測方案

　　重點區域空氣質量在線監測系統由空氣質量監測微型站和軟件平臺組成，系統通過對重點區域建立空氣質量在線監測網絡，實時監測重點區域內空氣質量數據并傳輸?shù)奖O(jiān)控中心。根據空氣質量在線監測數據，分析污染物傳輸擴散規律，并結合氣象數據建立基于自學習神經網絡的實時多尺度溯源解析模型，定量分析鄰近區域?qū)χ攸c(diǎn)區域的污染貢獻以及區域內污染源的污染貢獻比，從而在監測空氣質量的同時，實時快速鎖定污染物來源，為評定區域環境空氣質量狀況提供技術支撐，同時為實現科學有效的空氣污染調控與空氣質量減排方案提供決策支持。

　　系統由感知層、網絡傳輸層、應用服務層、決策層組成，總體架構如下圖所示。

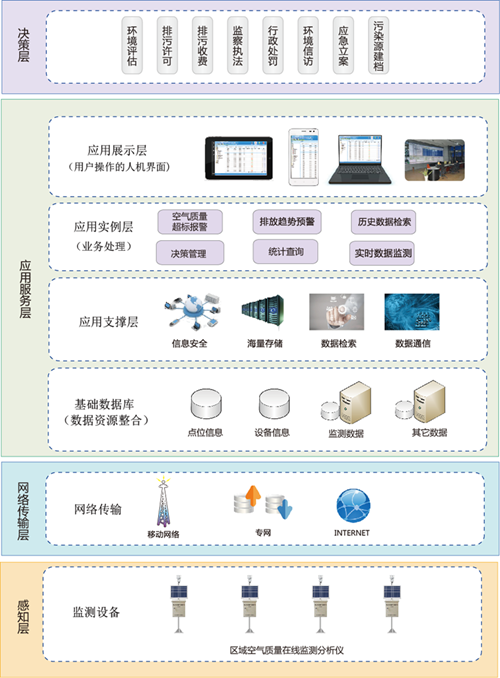

 圖 1 系統總體框架

　　感知層的主要任務：對環境空氣質量和氣象狀況進行連續自動監測;采集、處理和存儲監測數據;按中心計算機指令定時或隨時向中心計算機傳輸監測數據和設備工作狀態信息。由大氣環境網格化監測探頭組成，對環境參數CO/O3/SO2/NO2/PM2.5/PM10/噪音/溫度/濕度/風速/風向/氣壓等特征污染因子實現在線自動監測。

　　網絡傳輸層和應用服務層的主要任務：通過有線或無線通訊設備收集各子站的監測數據和設備工作狀態信息，并對所收取得監測數據進行判別、檢查和存儲;對采集的監測數據進行統計處理、分析。由中心站計算機、服務器、打印機、繪圖儀、通訊適配器、供電穩壓系統、環境控制系統等硬件設施以及運行于計算機、服務器的數據庫系統、監控中心軟件系統組成。

　　決策層的主要任務：為改善空氣質量，做出行之有效的對策。

　　一、監測站點布設原則及要求

　　(1)站點布設原則

　　在空氣質量監測站布設過程中，先要開展一系列的布設工作，需結合整個區域?qū)嶋H狀況著手實施。通常情況下，還需考慮到結合地域條件、風向進行設置。另外，在設計布點時，應選擇最佳的設置地帶，特別是地域范圍的寬廣性，但也要防止在監測點周圍內出現成片、大范圍的草地及森林，以免影響監測結果的準確性。具體布設原則如下：

　　★代表性

　　具有較好的代表性，能客觀反映一定空間范圍內的環境空氣質量水平和變化規律，客觀評價城市、區域環境空氣狀況，污染源對環境空氣質量影響，滿足為公眾提供環境空氣狀況健康指引的需求。

　　★可比性

　　同類型監測點設置條件盡可能一致，使各個監測點獲取的數據具有可比性。

　　★整體性

　　環境空氣質量評價城市點應考慮城市自然地理、氣象等綜合環境因素，以及工業布局、人口分布等社會經濟特點，在布局上應反映城市主要功能區和主要大氣污染源的空氣質量現狀及變化趨勢，從整體出發合理布局，監測點之間相互協調。

　　★前瞻性

　　應結合城鄉建設規劃考慮監測點的布設，使確定的監測點能兼顧未來城鄉空間格局變化趨勢。

　　★穩定性

　　監測點位置一經確定，原則上不應變更，以保證監測資料的連續性和可比性。

　　(2)站點布設要求

　　站點布設要在對當?shù)噩F(xiàn)場情況進行詳細調研的基礎上，按照空氣質量監測點位布設原則，進行站點布設。具體布設要注意以下幾點：

　　1、反映本地區大氣環境污染水平、污染變化規律和污染變化趨勢，并體現本地區特色和突出本地區大氣污染的特點;

　　2、點位的布設要盡量考慮適當?shù)墓δ軈^(qū)分布，盡可能在布局上比較均勻，并符合本地區規劃的要求;

　　3、點位應避免公路直接影響。距離公路邊20米以上，距附近房屋、建筑物的距離在其高度的2.5倍以上;

　　4、采樣口水平線與周圍建筑物夾角不大于30度，采樣口周圍(水平面)有270度以上的自由空間，采樣口高度3~15米;

　　5、要求點位能保持相對穩定性，有良好的供電條件、管理方便、安全、易于接近。

　　二、空氣質量監測指標

　　本次項目中建設的監測因子匯總見下表。

　　表1 空氣質量在線監測擬監測因子

　　三、空氣質量監測布點方案

　　本項目以某地區河流流域?yàn)橹攸c(diǎn)區域，建設空氣質量在線監測網絡。依據《環境空氣質量監測點位布設技術規范(試行)》等相關規定，同時根據河流所在地現場實際情況以及河流附近污染源情況，結合當?shù)貧庀髼l件，在河流的上風向和下風向處同時布設空氣質量監測點位，以更好的評價監測區域的污染源情況以及監測區域?qū)χ車諝赓|(zhì)量的影響情況。以沈陽市渾河部分流域?yàn)槔诤恿鲀蓚?cè)布設空氣質量在線監測點位，監測點位的間距為2-3km，以河流監測區域?yàn)?0km，2.5km間距布點為例，預計共布設空氣質量監測微型站50個，具體如下圖所示。

　　考慮到監測設備的可移動性，可結合現場實際情況選擇現有路桿進行空氣質量監測微型站的安裝，如：電線桿、路燈桿、路標桿以及低矮房頂?shù)?，如現場不滿足安裝條件，可采取自建監控桿的方式進行。

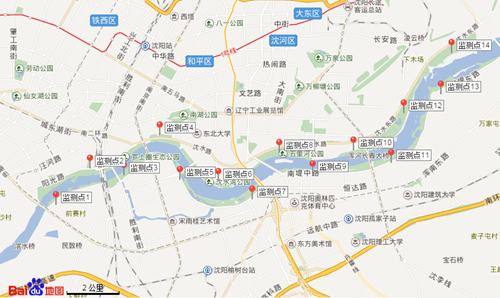

　　圖1 空氣質量在線監測點位布設示例

　　四、空氣質量監測微型站

　　空氣質量在線監測設備采用先進的傳感器檢測陣列，實現包括顆粒物、常規污染物的監測。設備內置神經網絡、物聯網應用算法，具有智能化程度高、運營維護成本低的優勢。系統的主要監測污染物包括CO/O3/SO2/NO2/PM2.5/PM10/噪音/溫度/濕度/風速/風向/氣壓等特征污染物等。選用監測設備可有效解決當前監測系統建設成本高、運營維護成本高的問題。

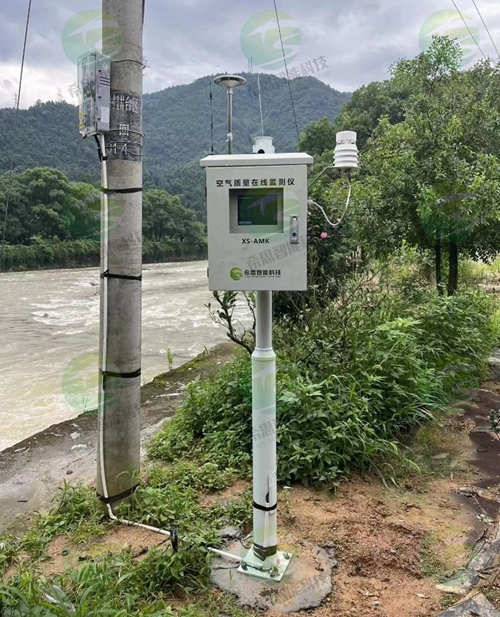

　　圖2 空氣質量監測微型站

　　五、空氣質量監測站技術參數

　　表1 技術參數表
